Jak Stworzyć mapy Reflection, Bump, Normal w Adobe Photoshop

Cześć,

Dzisiaj omówię temat map w SketchUp V-Ray. Bardzo często zdarza się, że jedyne czym dysponujemy to jedna mapa diffuse od producenta. Taki plik nie sprawi, że materiał będzie realistyczny. Trzeba temu zaradzić.

Możliwości są dwie:

a) Użyć programu Adobe Photoshop

b) Użyć Color Correction w SketchUp V-Ray i Strony www do tworzenia map Normal

Żadna z tych możliwości nie jest trudniejsza ani łatwiejsza. Dzisiaj omówię pierwszą z nich.

---

Mapy stworzone za pomocą programu Adobe Photoshop

Mapę Diffuse już mamy. Załóżmy, że jest to mapa brązowej skóry, którą użyję do fotela:

Pierwszy krok to stworzenia mapy Reflection:

• zamieniam plik na kolor czarno-biały



• za pomocą poziomów (levels) rozjaśniam mapę

Po zamianie mapy za pomocą kolorów czarno-białych i ustawieniu jasności (levels), otrzymuję taki efekt:

---

Zajmę się teraz mapą Normal, którą użyję przy zakładce Bump:

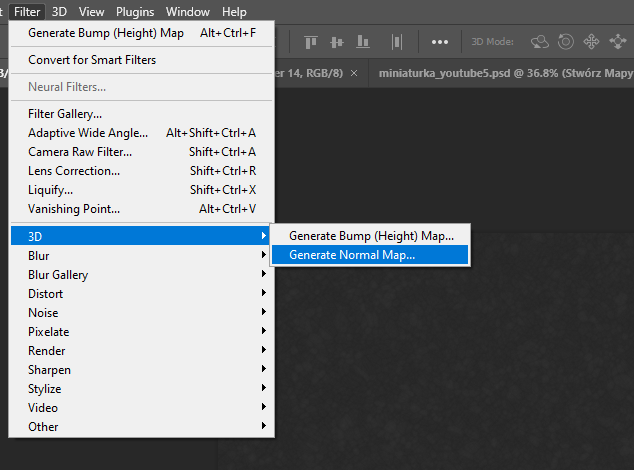

Schemat jest dosyć prosty - Wystarczy wejść do zakładki Filtry - 3D - Stwórz Normal Map

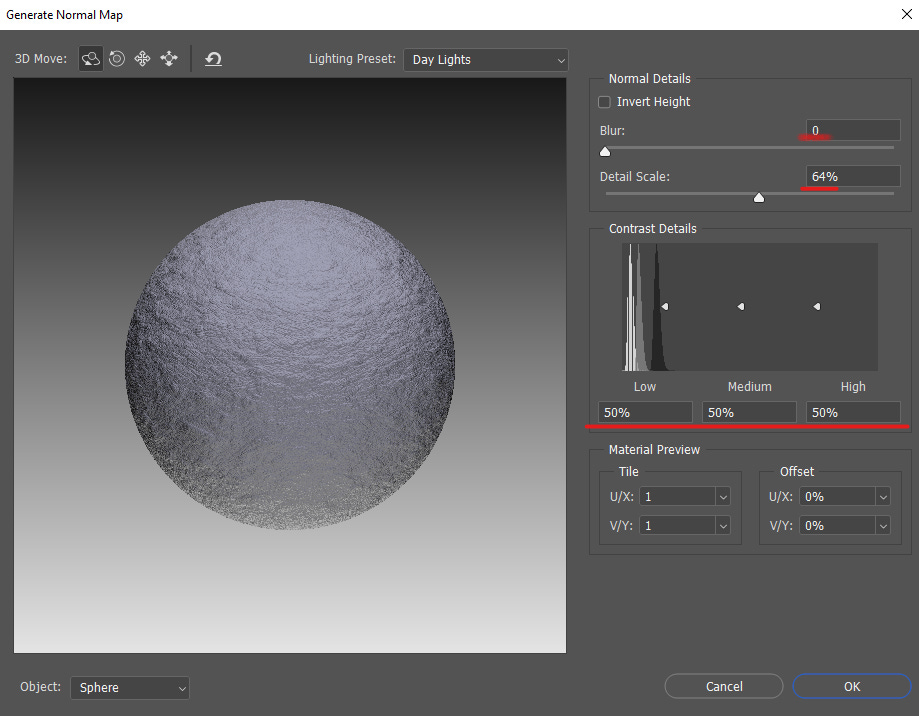

Otrzymujemy takie okno:

Zwróć uwagę na ustawienia:

Blur - 0% albo nieznacznie więcej

Detail Scale - 50 - 70%

Contrast Details - 50 - 100%

Dobrze sprawdzić kilka wartości i wybrać najbardziej dla nas odpowiednią.

Po wprowadzeniu ustawień otrzymujemy mapę Normal:

---

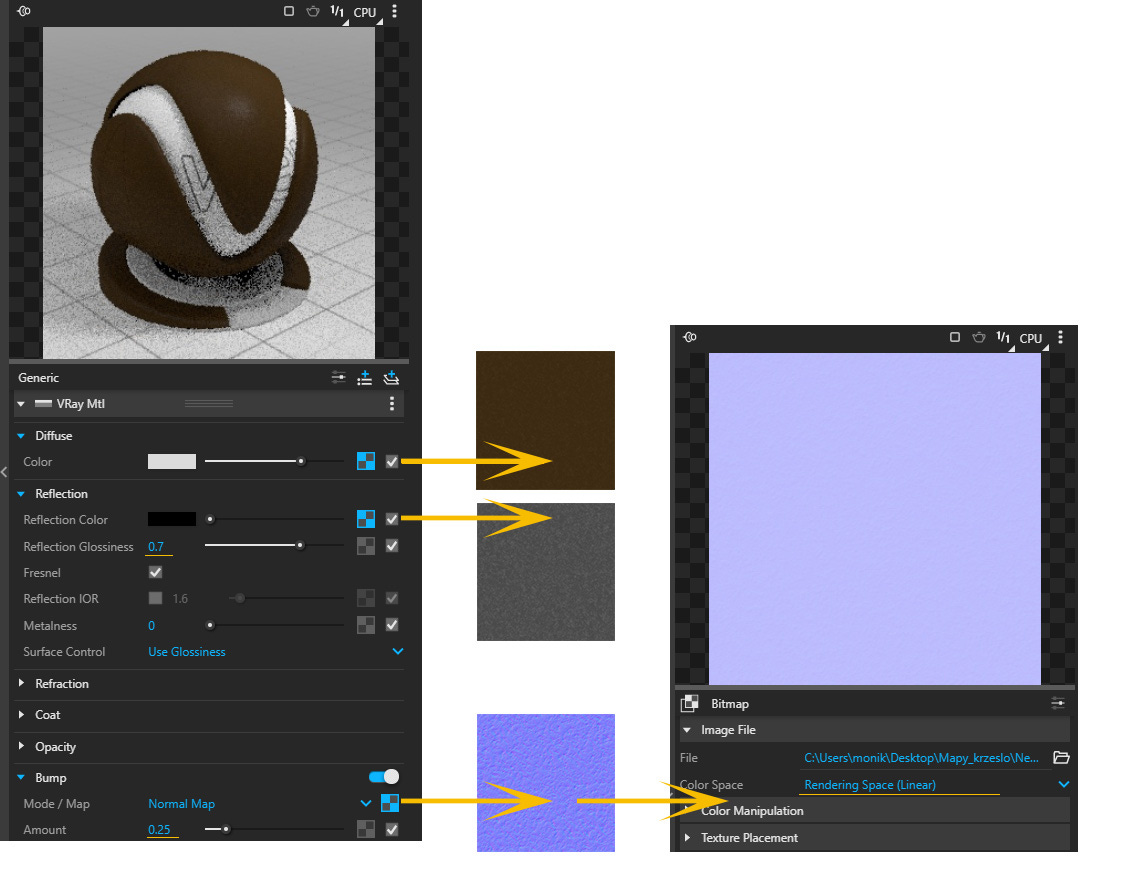

Czas przejść do SketchUpa i wgrać stworzone mapy w taki sposób:

Zakładka Diffuse - Mapa Diffuse

Zakładka Reflection - Reflection Color - Mapa Reflection

Reflection Glossiness - 0.7

Zakładka Bump - Mode/Map Normal Map, Amount 0.25.
Przy wgranej mapie zamienić Color Space na Rendering Space.

Otrzymuję taki efekt:

Materiał wygląda bardzo realistycznie. Są widoczne odbicia i nierówności.

Jeżeli chcesz obejrzeć taki poradnik w formie video, to wystarczy wejść w link:

Życzę miłego popołudnia!

Monika z Educk.pl
